EDIFICI PUBBLICI

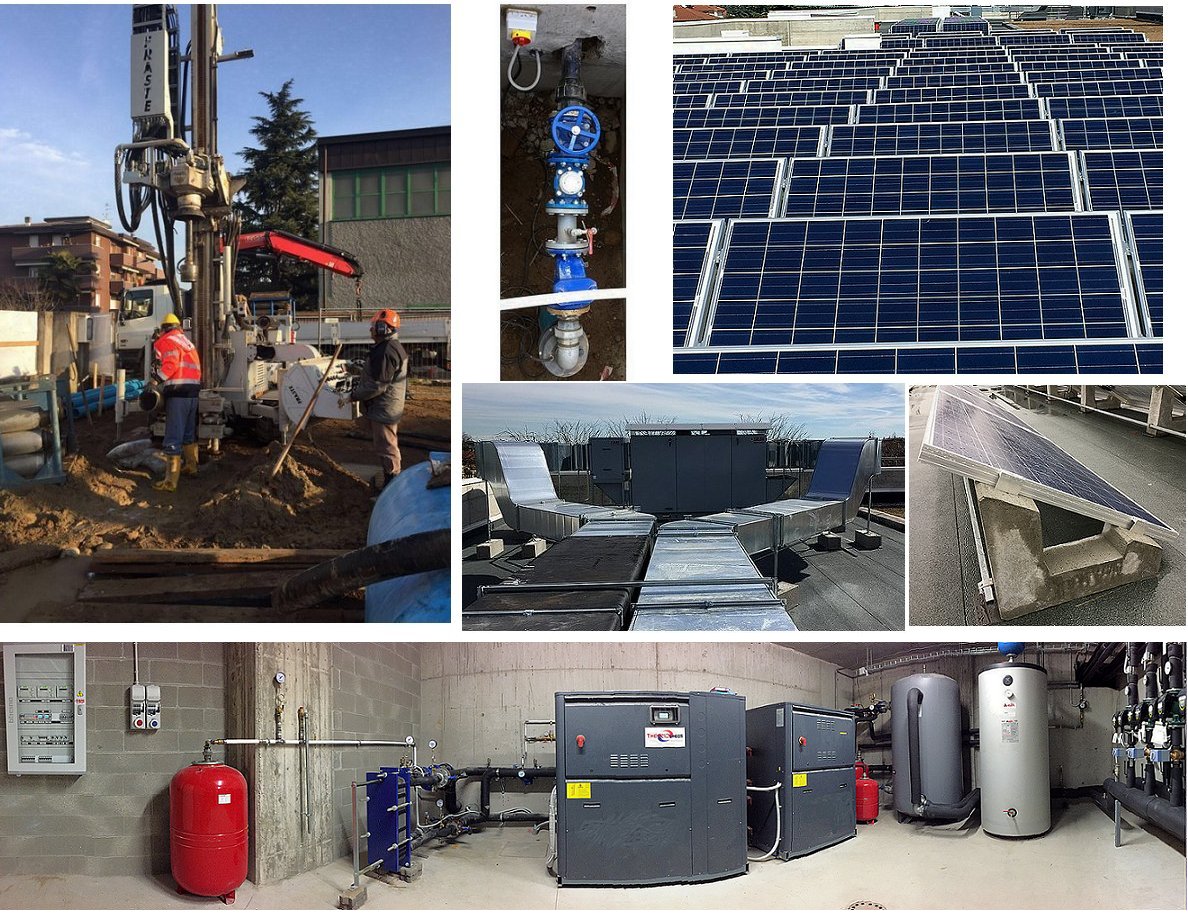

NERVIANO (MI)
Nuova Scuola Primaria 1° Grado via dei BOSCHI
|
Edificio scolastico |
Riscaldamento + ACS + UTA |
|
Numero Aule |
10 |
|
Persone |
max 350 |
|
Mensa |
si |
|
Palestra |
si |
|
Potenza termica Riscaldamento |
140 kW t
|
|
Potenza termica Raffrescamento |
- |
|
Pompe di Calore |
n° 1 pompa calore Acqua / Acqua
|
| |
|
| |
Emunzione :1 x 40 m diam. 4" |
| Pozzi Acqua di Falda Presa : |
portata 6,0 lt/sec
|
| |
Riimmissione :1 x 35 m diam. 4" |
| |
|
| Fotovoltaico 26,5 kWp |
n° 106 moduli poli. x 250 Wp |
| |
n° 2 semicampi in 3+3 stringhe |

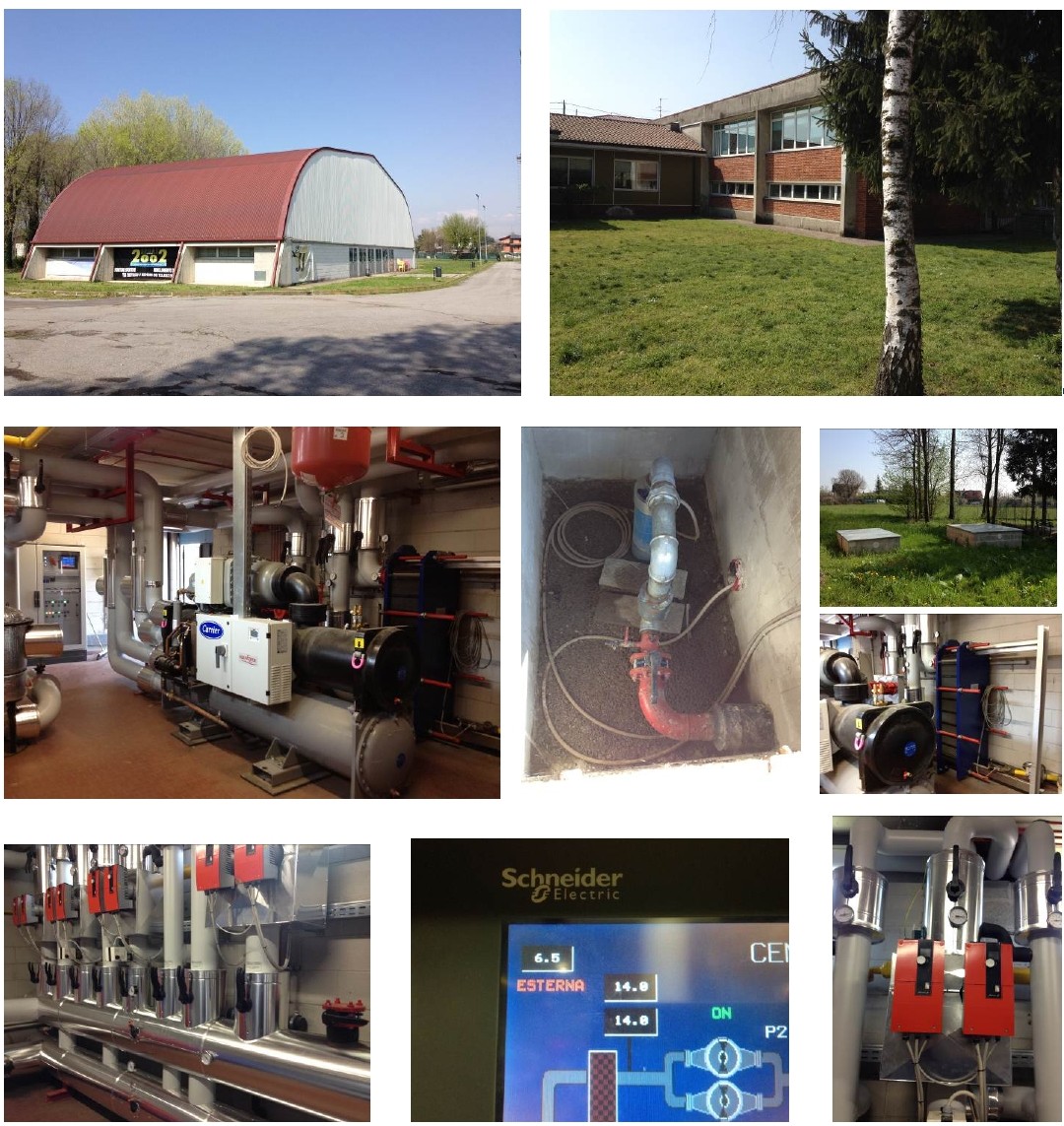

Arzago BG
Palazzetto dello Sport, palestra e Scuole
Climatizzazione invernale ed estiva tramite ventilconvettori ed aerotermi
Superficie utile 2909 m2
Potenza termica 611,0 kW t
Pompe di Calore CARRIER mod. 30XWH-P0512
Pozzo di emunzione : (1 Back-up)+ 1 x 25 m diametro 6”
Pozzi Acqua di Falda Pozzo di Presa: portata 37,5 lt/sec
Resa: scarico in corpo idrico superficiale

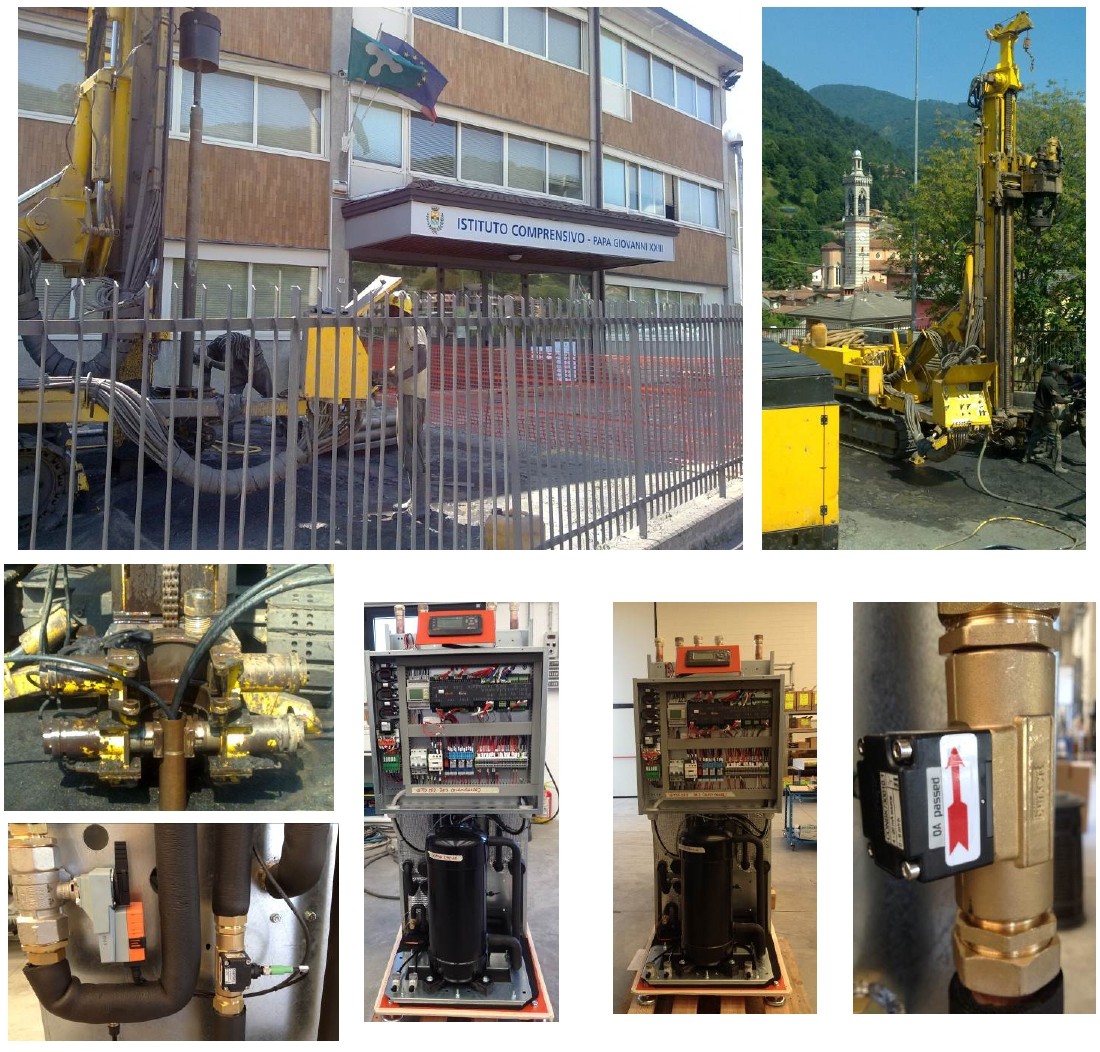

Cassano Irpino AV
Edificio Scolastico Scuola Materna-Elementare
Riscaldamento Invernale
Superficie utile complessiva circa 1080 m2
Potenza termica Riscaldamento 212 kW th
Pompe di Calore 2 x GTHP1 (53.3+53.3)
Campo sonde Campo sonde SGV 16 x 200 m HDPE 100 PN 16 Dn 2 x 40/3,7 Pe-Rc

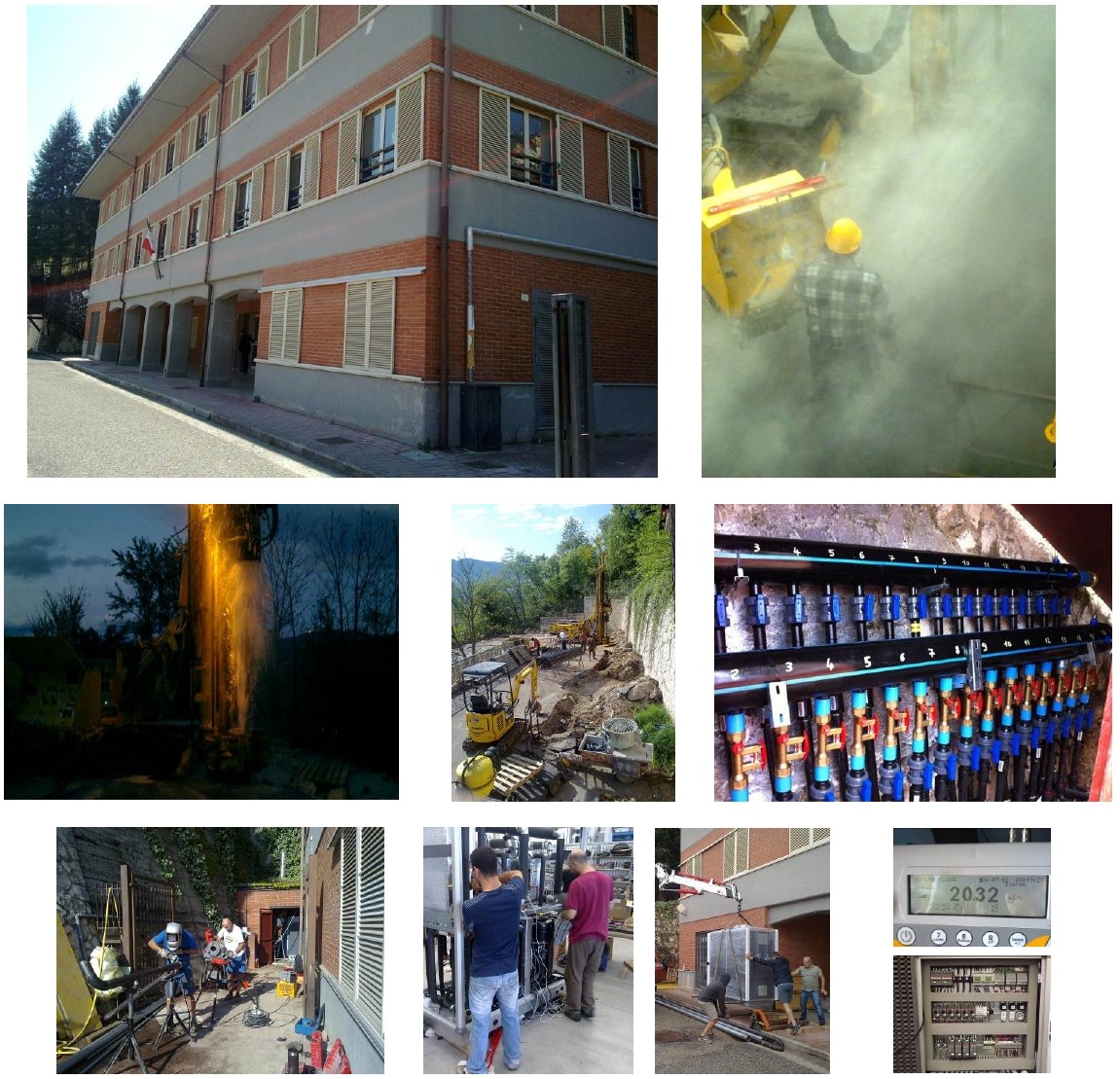

Brembilla BG
Palestra Scuola Media Comunale
Riscaldamento Invernale ACS
Superficie Utile Edificio 400 m2
ACS con modulo Istantaneo 850 l
Potenza termica Riscaldamento + ACS 48 kW th
Potenza termica Raffrescamento +ACS -
Pompe di Calore GTHP 27 4T + GTHP 27 5T
Campo sonde Campo sonde SGV 8 x 125 m HDPE 100 PN 16 Dn 2 x 40/3,7

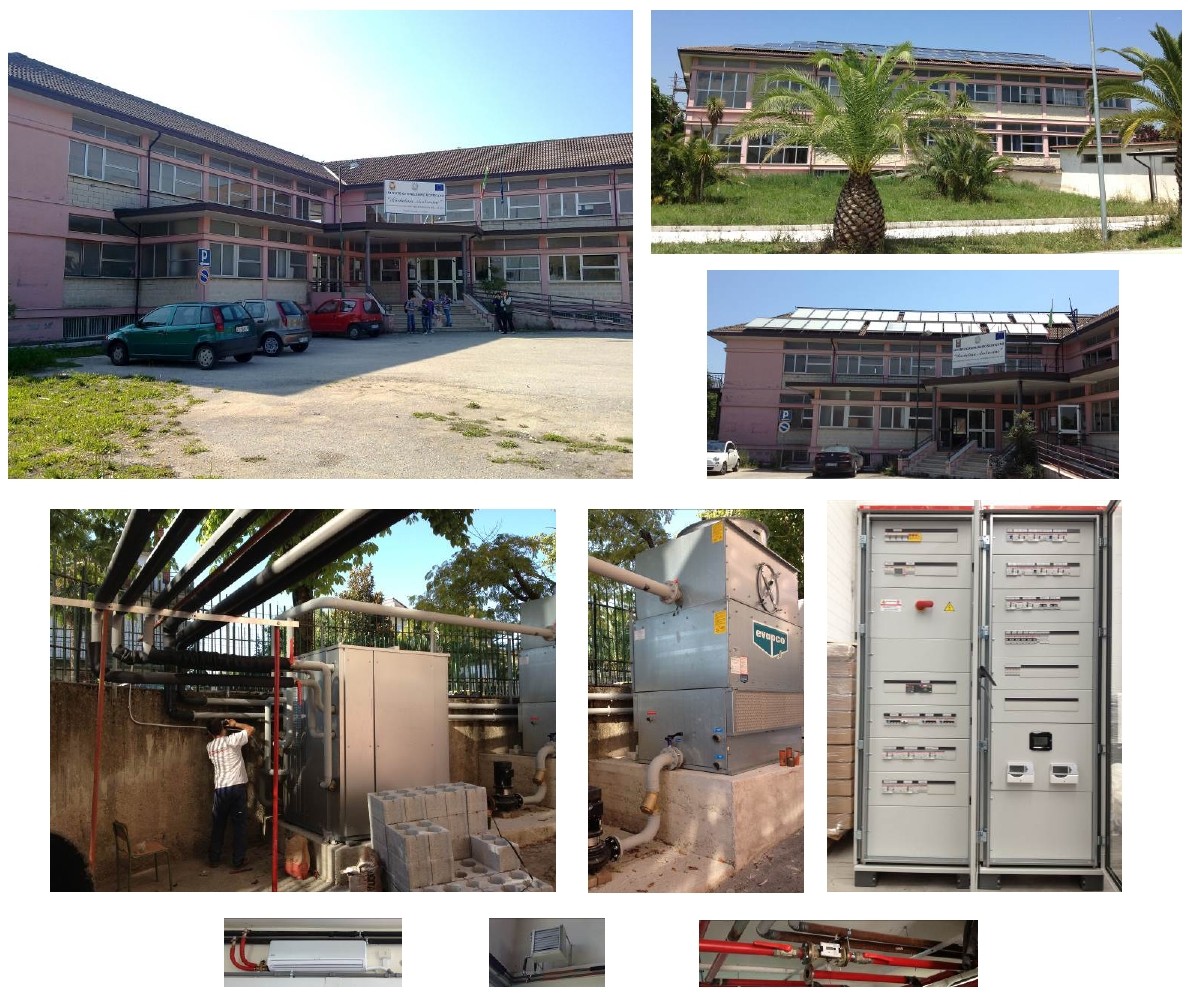

Venticano AV
Solar cooling Scuola Media Comunale + Palestra
Riscaldamento Invernale +Raffrescamento estivo
Superficie Utile Edificio Scuola 1062 m2
Superficie Utile Palestra 280 m2
Potenza termica Riscaldamento + ACS 130 kW th
Potenza termica Solar Cooling 105 kW f
Potenza termica Torre Evaporativa 256 kW t
Pompe di Calore GTHPA 140 2T

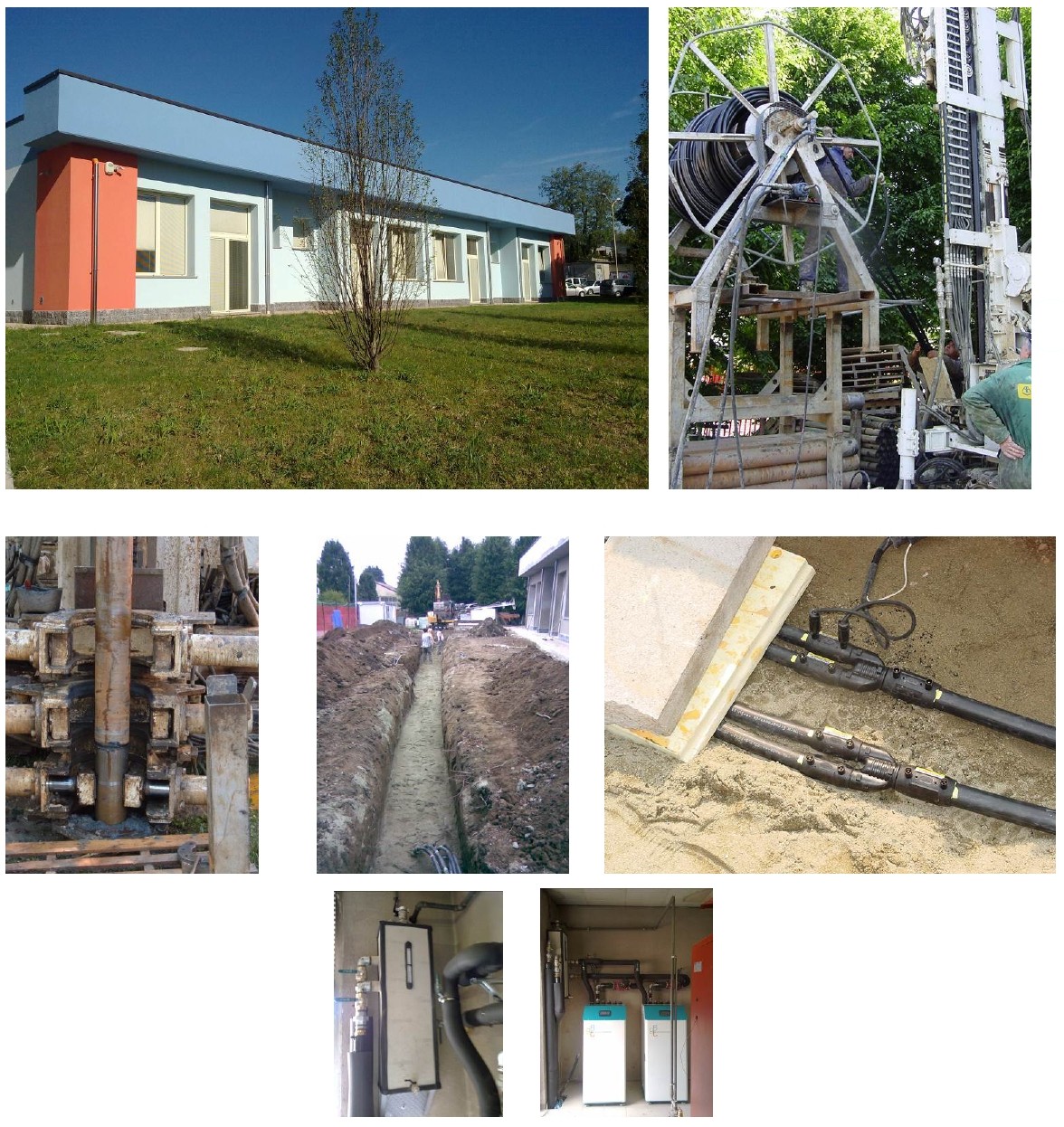

Verano Brianza (MB)
Asilo Comunale Riscaldamento + ACS
Superficie utile-Volume 600 m2 - 2400 m3
ACS : persone 35 - 40
Potenza termica 50 kW th
Pompe di Calore 2 x GTHP 34
Sonde geotermiche 7 x 135 m PE 100 | PN 16 Dn 4x32/2,9

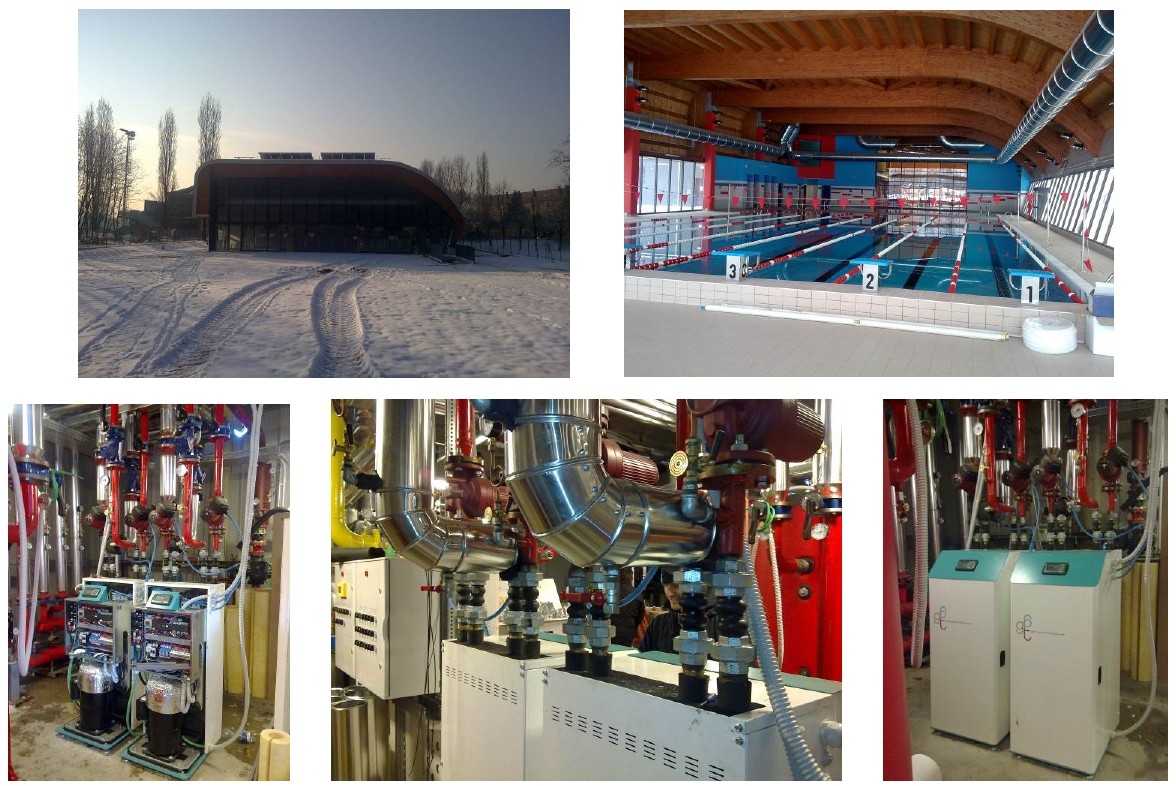

Vittuone (MI)
Palazzetto dello Sport Riscaldamento Invernale Palestra Fitness
Post Riscaldamento estivo UTA
Superficie utile 850 m2
ACS : persone -
Potenza termica 78 kW th
Pompe di Calore 2 x GTHP2 38 4T
Campo sonde SGV 12 x 125 m HDPE 100 PN 16 Dn 2 x 40/3,7

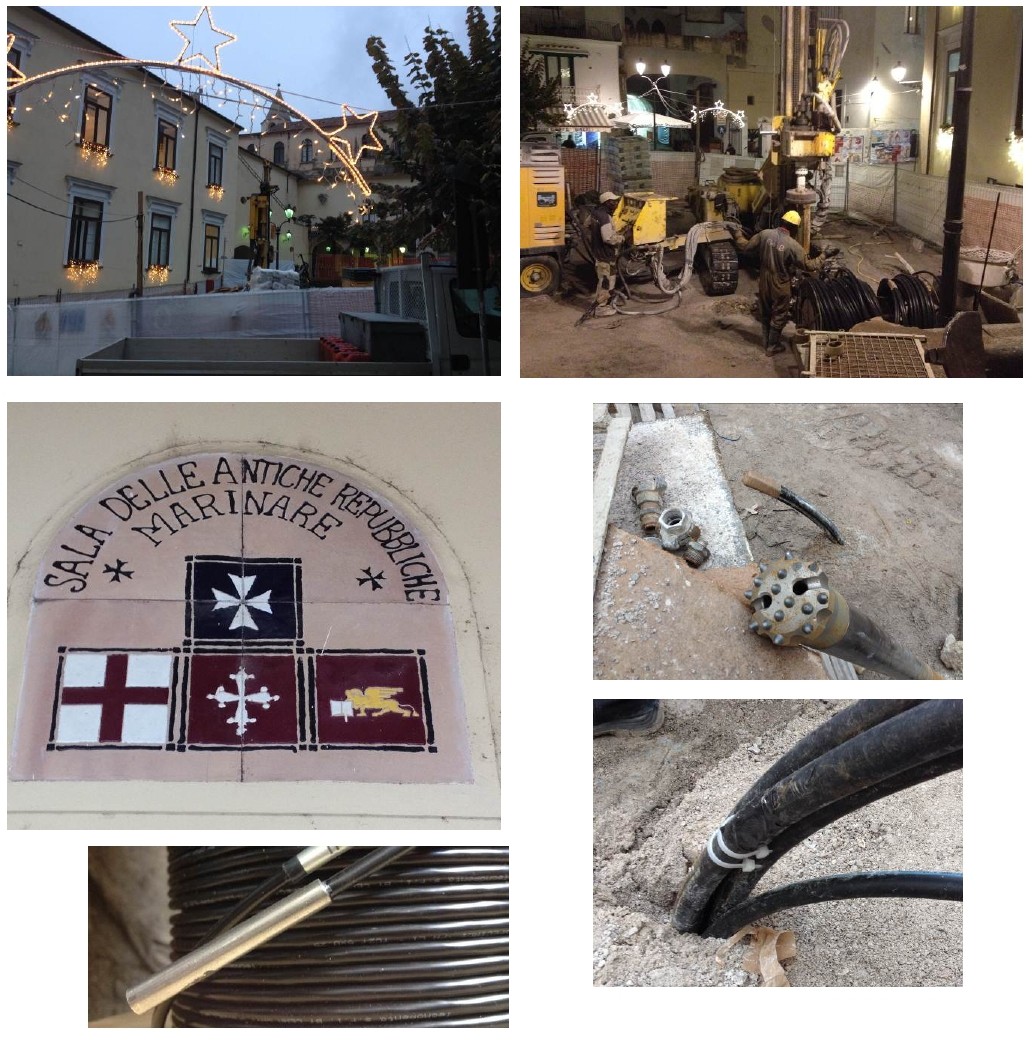

Amalfi (SA)
Municipio
Monitoraggio sonde geotermiche verticali SGV
Campo sonde Campo sonde SGV 15 x 100 m HDPE 100 PN 16 Dn 4 x 32/2,9
Sonde monitorate n° 1 a profondità -95 m da p.c.
Sensore Pt 100 Cl. 1/3 DIN +- 0,08 °C, Output di tipo resistivo, collegamento 4 fili, sigillato con
resina epossidica bicomponente , in custodia in acciaio inox AISI 304, dim. 6 x 60 mm, cablato
Cavo segnale 3 x 2 x o,25 mm2, in tripla coppia, schermato, guaina in PE resistente all’idrolisi;
cavo per monitoraggio statico in cemento resistente all’acqua salata.
