DESCRIZIONE
L’impianto idro/geotermico si completa con il sistema di monitoraggio che comprende
le tre sezioni sotto descritte.
Il sistema prevede il controllo remoto, per potere essere integrato nel controllo
domotico dell’edificio.
Tale sistema è implementato via WEB e/o via GSM/GPRS soprattutto per quanto riguarda
le comunicazioni di allarme indirizzate al servizio di assistenza e manutenzione
dell’impianto stesso. I dati sono residenti localmente e parzialmente e su server
remoto storicamente: per tale motivo il dispositivo di monitoraggio alloca al suo
interno la capacità necessaria alla memorizzazione parziale di tutti i parametri
di impianto per un tempo di almeno 1 anno.
La capacità del server remoto è tale da acquisire tutti i dati scaricati dal dispositivo
locale ed ha capacità complessiva di almeno 10 anni.
CONFIGURAZIONE DEL SISTEMA COMPLETO DI CENTRALE

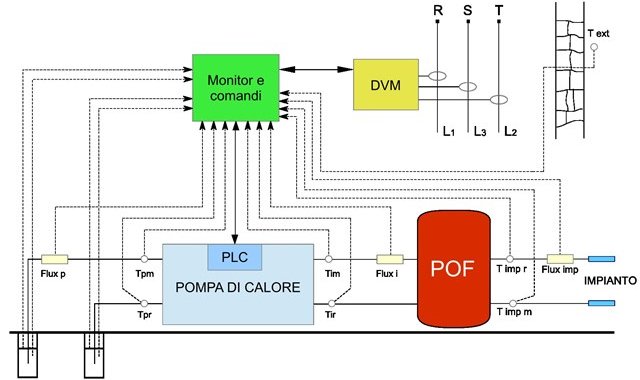

La figura rappresenta la configurazione di monitoraggio di una centrale termofrigorifera
a pompa di calore sia geotermica che idrotermica, nel disegno è rappresentata quest’ultima
perché più completa per il numero di parametri monitorabili.
|
INGRESSI E USCITE
|
| Segue l’elenco dei parametri monitorati della centrale termofrigorifera.
|
|
POZZI
|
SONDE GEOTERMICHE VERTICALI SGV
|

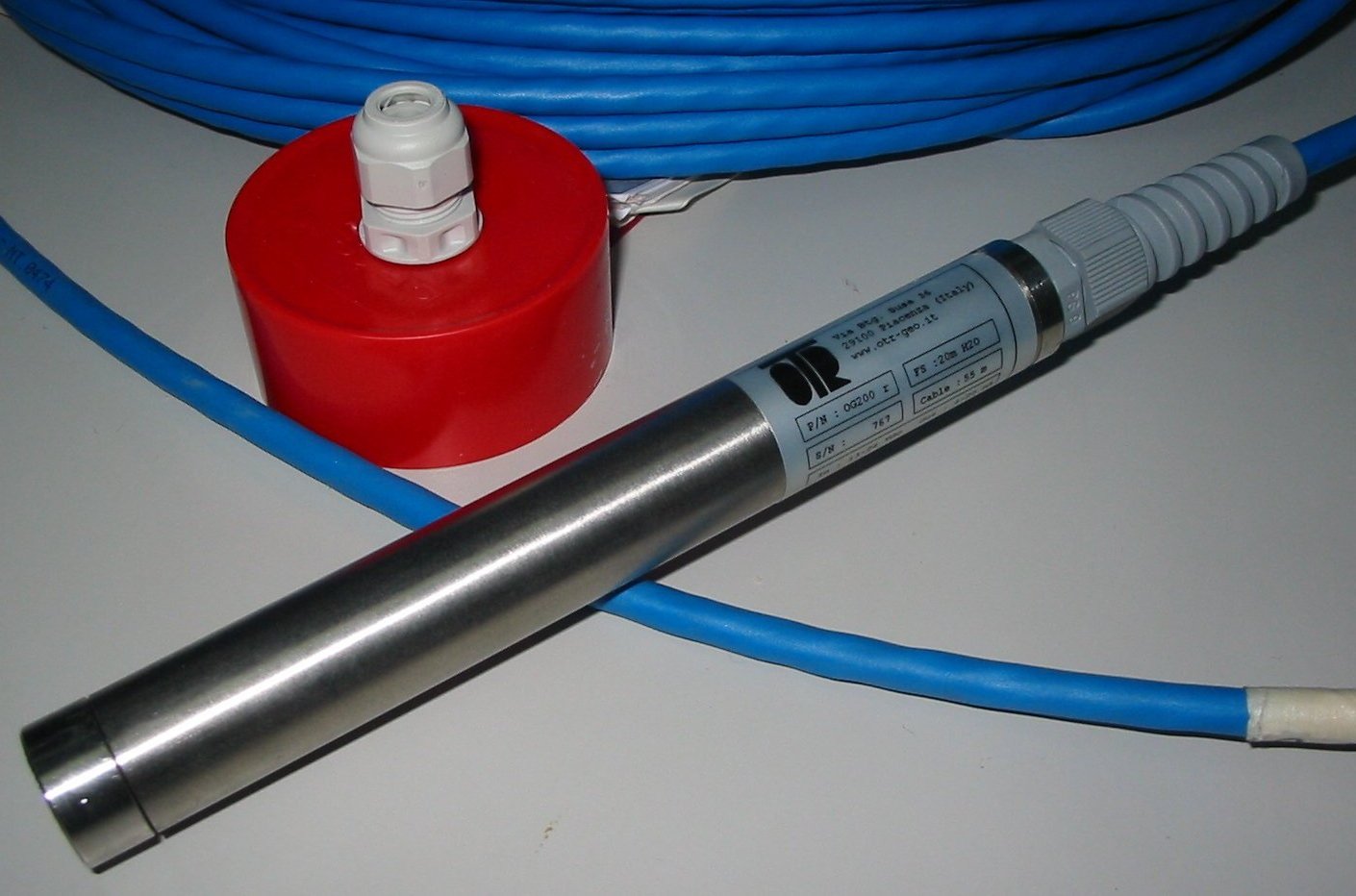

| Livello pozzo presa Lp |
Temperatura mandata a SGV Tpm |
| Temperatura pozzo presa Tp |
Temperatura ritorno da SGV Tpr
|

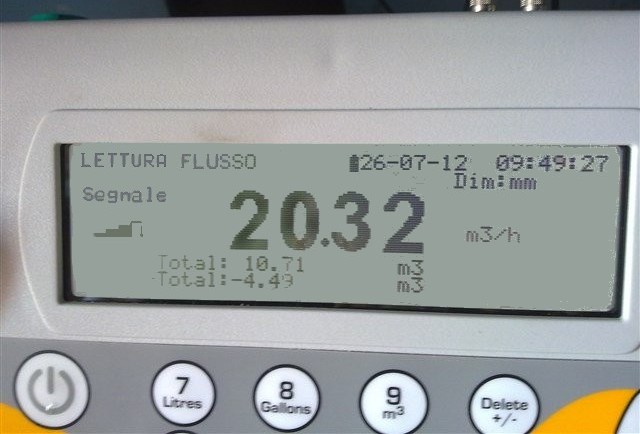

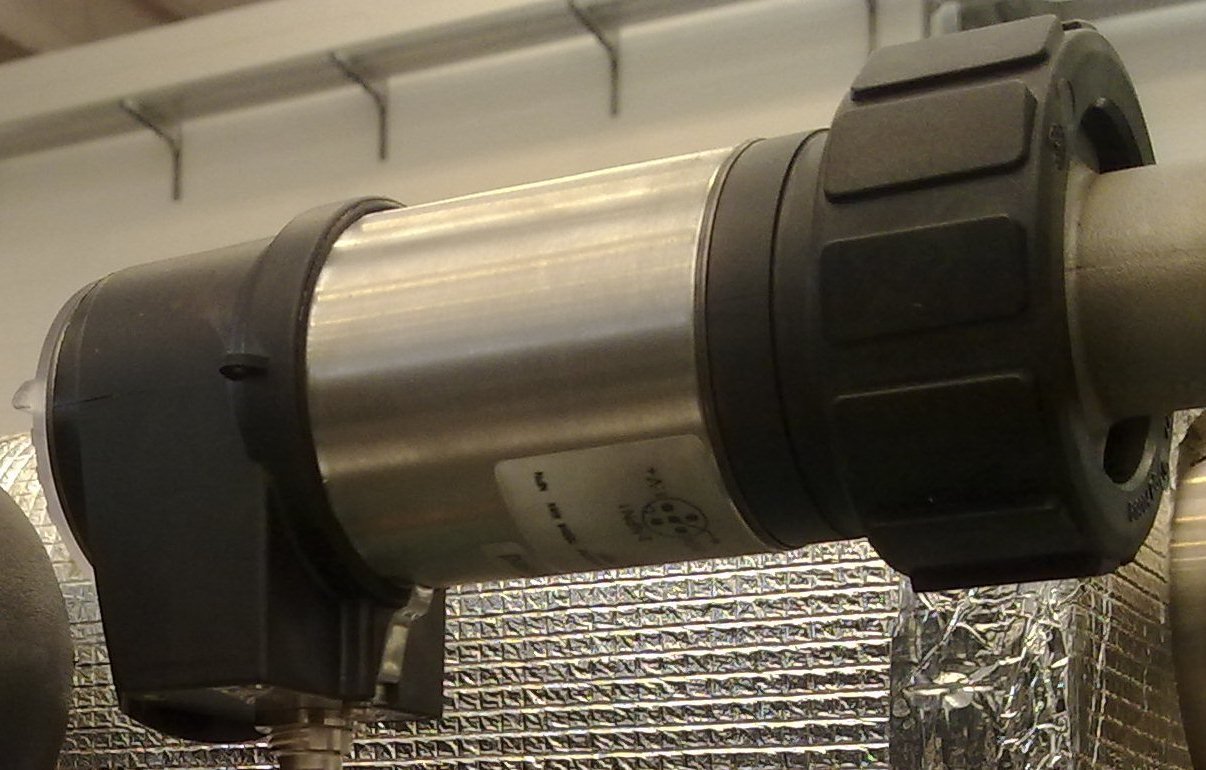

| Portata pozzo presa Flux p |
Portata fluido termovettore Flux p |
| Livello pozzo resa Lr |
|
| Temperatura pozzo resa Tr |
Temperatura profonda Tj ; j:1-n (*) |
| Portata pozzo resa Flux r |
|
| Temperatura mandata pozzo Tpm |
(*) misura di temperatura del terreno a differenti
profondità in “sonda passiva” |
| Temperatura resa pozzo Tpr |
|
| |
|
|
POMPA DI CALORE
|
CENTRALE TERMOFRIGORIFERA
|

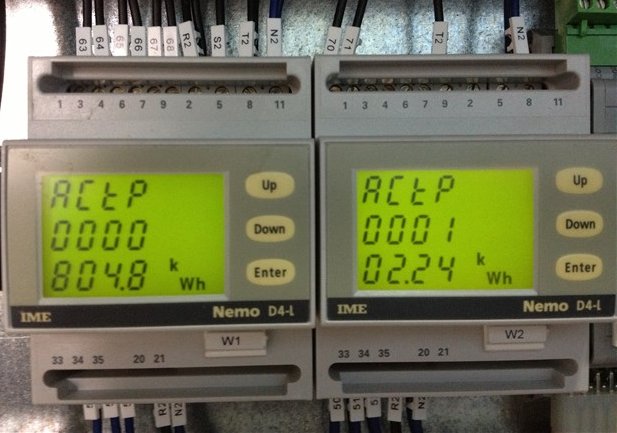

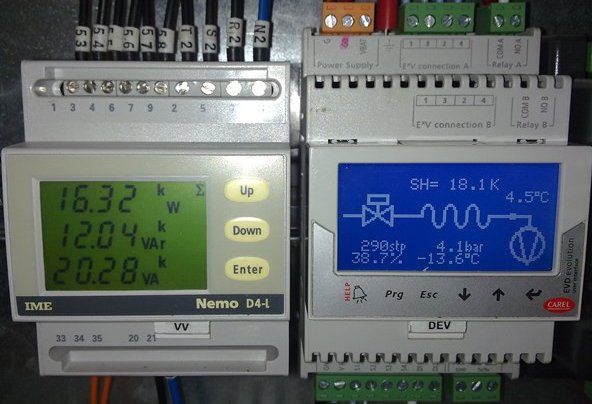

| DVM misure elettriche |

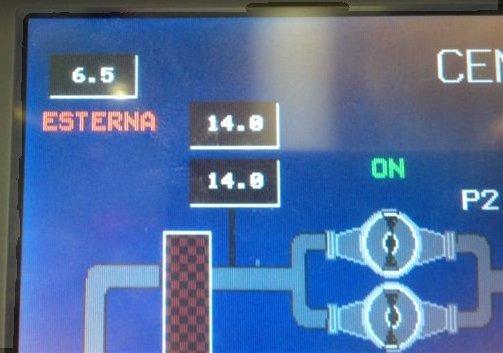

Temperatura esterna
|
| PdC MODBUS RS 485 III |
Temperatura mandata impianto
|
| |
Temperatura ritorno impianto |
| |

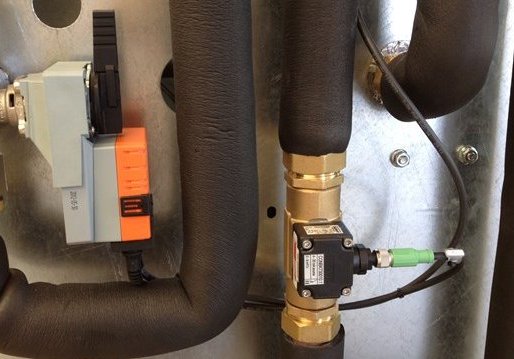

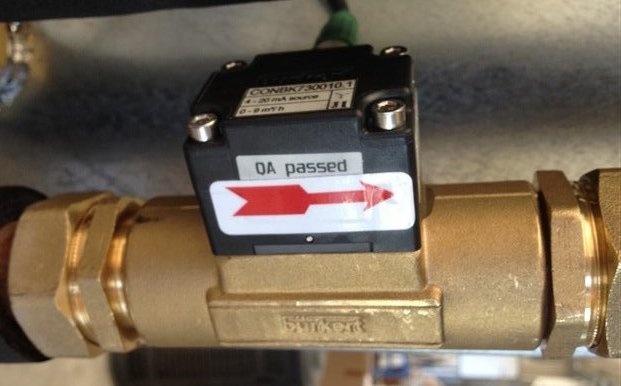

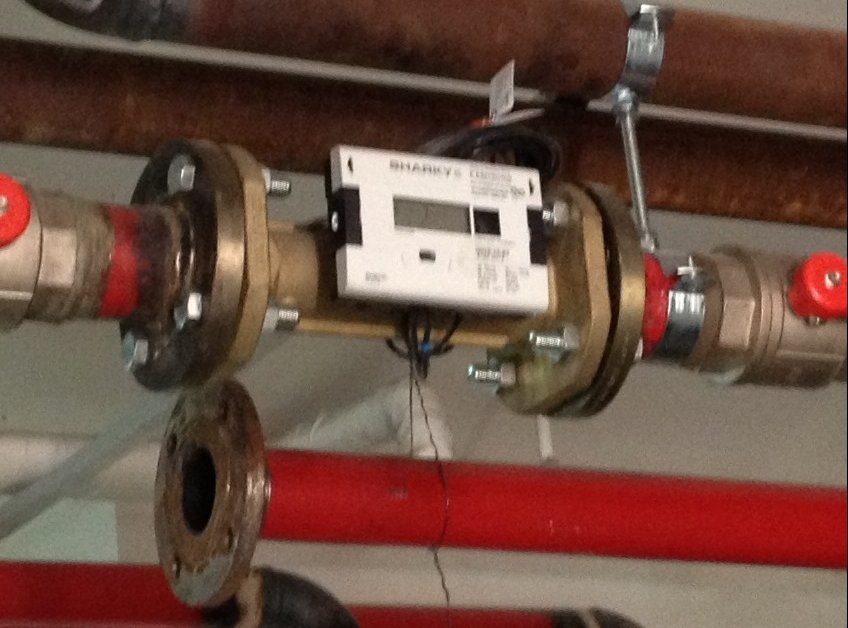

Portata fluido impianto |
| |
Temperatura puffer |
| |
Temperatura ACS (se presente) |
| |
|
CONFIGURAZIONE DEL MONITORAGGIO E COMANDO DI CENTRALE

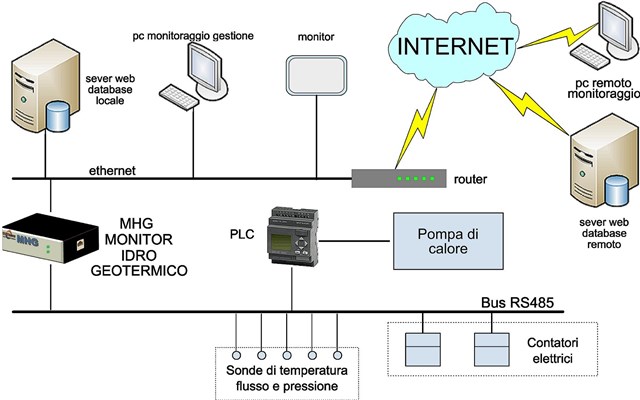

La figura schematizza la configurazione: il controllore MHG THERMOGHEOS monitora tutti
i parametri di centrale e li memorizza localmente affinchè in caso di assenza temporanea
della rete essi non vadano persi; la sua capacità (gigabytes) permette lo stoccaggio
di tutti i parametri di centrale per un tempo che garantisce la continuità del processo.
Tali dati saranno poi trasferiti nei server (locali o remoti) affinchè essi possano
essere elaborati per gli usi che il gestore reputerà opportuni. Il collegamento
del sistema di supervisione coi dispositivi di centrale avviene tramite l’interfaccia
RS 485 che opera col protocollo MODBUS.
MONITORAGGIO POZZI
Le variabili di campo monitorate sono le seguenti:
- Livelli piezometrico in pozzo (presa e resa),
- Temperatura acqua di mandata (presa),
- Temperatura acqua di resa
- Portata testa pozzo (presa)
MONITORAGGIO SONDE GEOTERMICHE SGV
- Temperatura mandata a SGV
- Temperatura ritorno da SGV
- Portata fluido termovettore
MONITORAGGIO POMPA DI CALORE

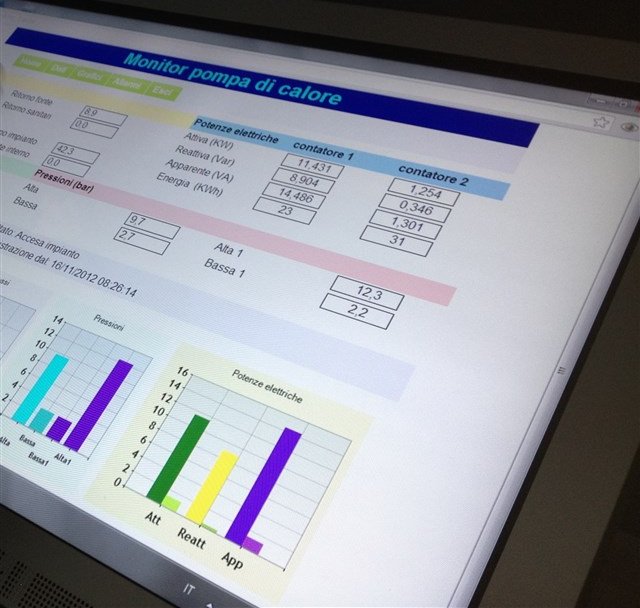

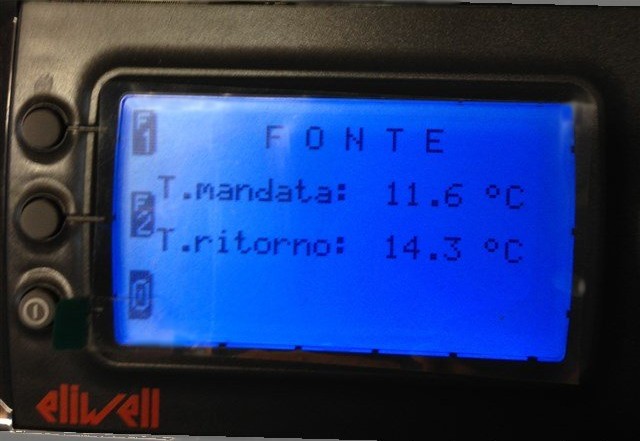

Il sistema di monitoraggio embedded si compone di più pagine al cui interno sono
i parametri e le variabili della pompa di calore dedicata.
MONITORAGGIO CENTRALE TERMOFRIGORIFERA
Il sistema di monitoraggio è concepito per monitorare anche altre variabili relative
a dispositivi allocati all’interno della centrale termofrigorifera, quali :
- Temperature fluidi termovettori di distribuzione impianto
- Temperature degli accumuli ACS e dei puffer
- Temperature esterne aggiuntive
- Portate dei fluidi termovettori di distribuzione impianto
CONTROLLO REMOTO
Il controllo remoto è parte essenziale del sistema; esso è implementato via WEB
e/o via GSM/GPRS e permette di eseguire le seguenti operazioni sull’impianto e/o
sulla/e pompa/e di calore:
- Accensione e spegnimento pompa/e di calore
- Modifica delle modalità di funzionamento invernale ed estiva
- Modifica delle modalità di funzionamento climatizzazione e/o climatizzazione + ACS
- Modifica dei set point di temperatura impianto invernale ed estiva
- Modifica del set point dell’ACS (se applicabile)
- Reset degli allarmi ripristinabili
La modifica di tutti i parametri all’interno della pagina Comandi è protetto; l’utente
è autorizzato alla modifica previo inserimento di password.
